Descrição:

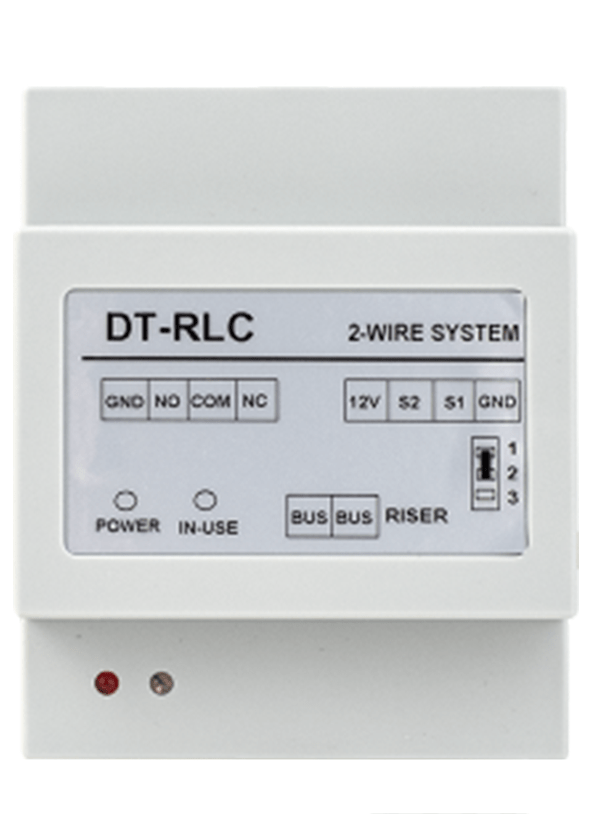

O atuador relé RDTRLC é um dispositivo desenvolvido para o sistema DT da RLB para controlar fechaduras elétricas ou luzes.
Características:
∙ Ligação para segunda fechadura nos monitores.
∙ Seleção para ligar à iluminação de escadas.
∙ Compatível com fechaduras com alto consumo de energia.
∙ Definição do tempo de iluminação ou abertura.
∙ Permite ligação de um botão externo.
∙ LED indicador do estado.
∙ Instalação em calha DIN.
∙ Compatível com todos os monitores 2Easy.
Especificações:
∙ Alimentação: 24VDC
∙ Tempo desbloqueio: 1~30s (por defeito 1s)
∙ Alimentação fechadura: 12VDC, 450mA
∙ Temperatura: -10°C ~ +40°C
∙ Dimensões: 89(A) x 71(L) x 45(P)mm
∙ Peso bruto: 0.19Kg

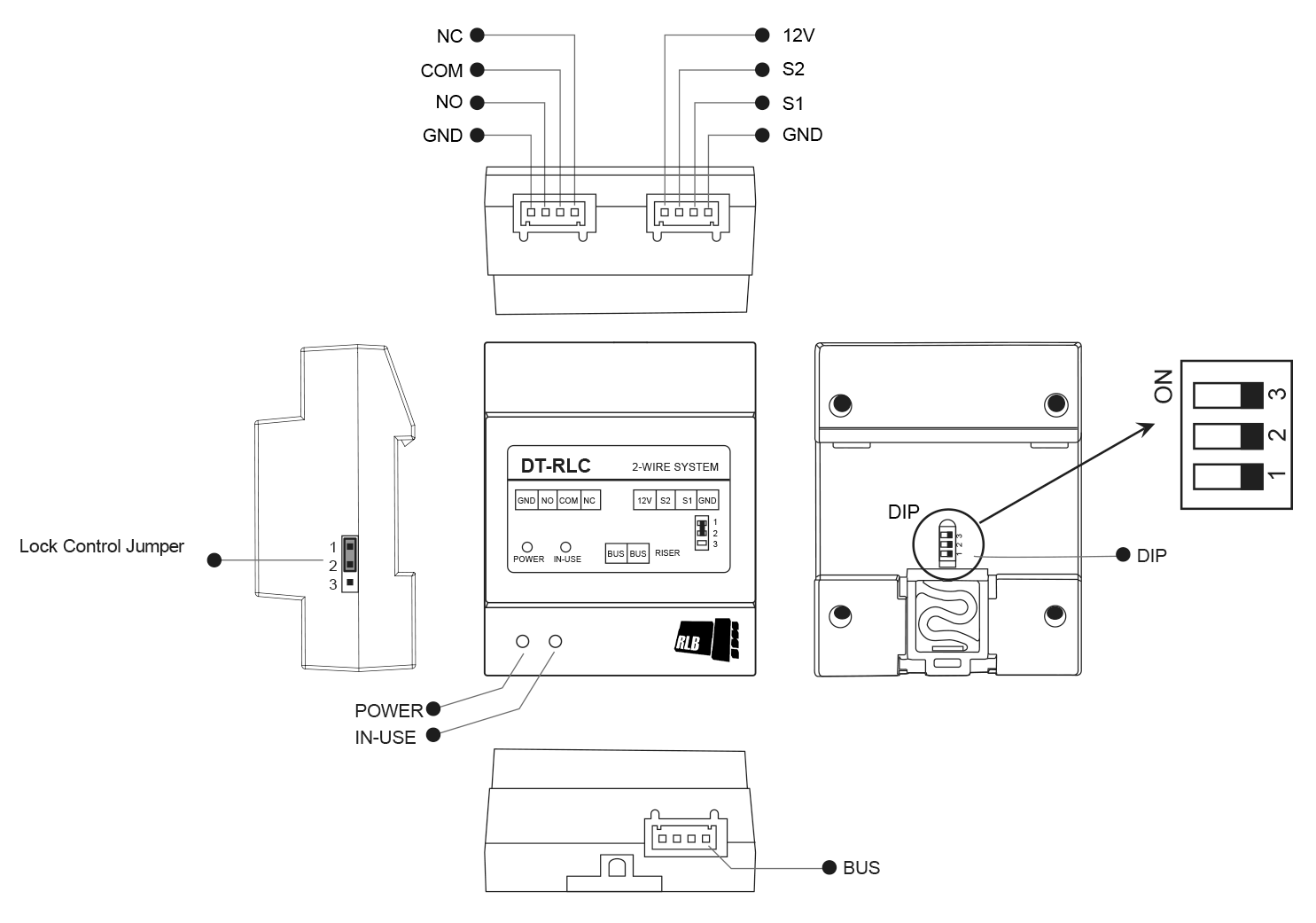

Partes e funções:

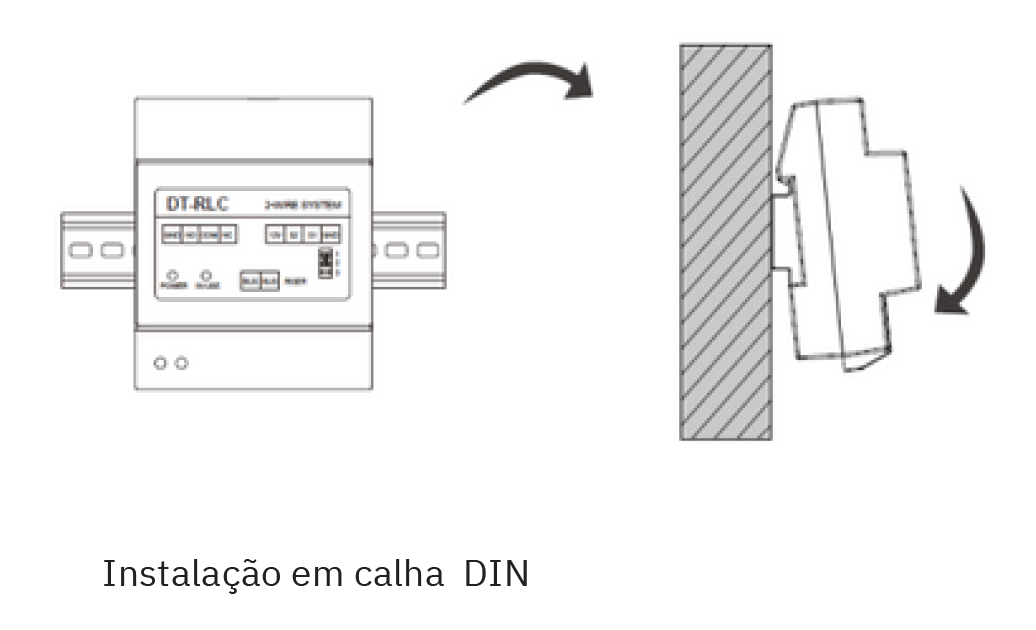

Instalação:
Descrição de terminais:
∙ +12V: Saída alimentação 12V. Pode ser usada para alimentar a fechadura.
∙ S2: Reservado.
∙ S1: Contato botão de saída. Fechar este contato com o terminal GND para controlar a fechadura ou a luz.
∙ GND: Massa comum dos outros três contatos: S1, S2 e +12V.
∙ NC: O contato normalmente fechado com o COM.
∙ COM: O contato comum para o relé fechadura/luz.
∙ NO: O contato normalmente aberto com o COM.
∙ Jumper controlo fechadura: Para selecionar o tipo fechadura.
∙ POWER: Indicador de funcionamento, liga assim que o dispositivo esteja com alimentação.
∙ IN-USE: Indicador abertura/luz, liga quando em abertura da fechadura (ou ao ligar a luz).
∙ BUS: Linha de ligação do BUS, sem polaridade.
∙ DIP: Usado para definir o endereço do dispositivo RLC.
