Descrição:

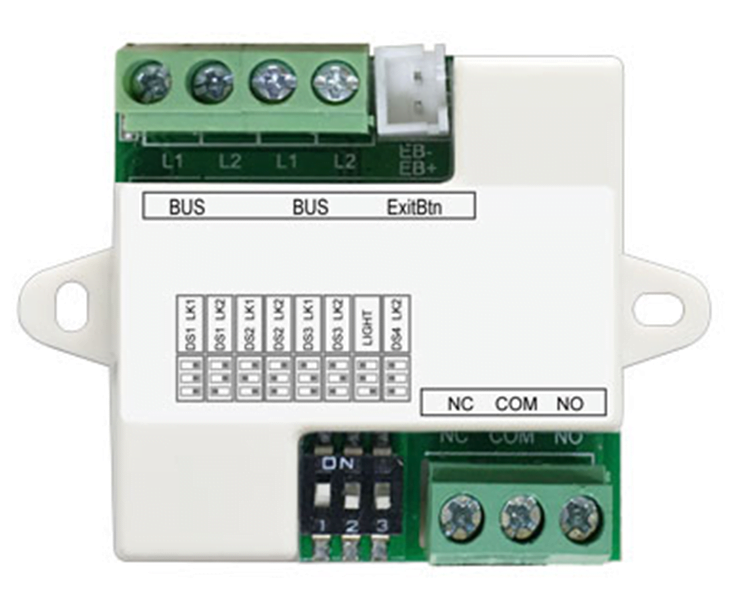

O atuador relé RDTMINIRLC permite o controlo de fechaduras elétricas, automatismos de garagem e luzes.
Características:
∙ Ligação para segunda fechadura nos monitores.
∙ Seleção para ligar à iluminação de escadas.
∙ LED indicador do estado.
∙ Definição do tempo de iluminação ou abertura.
∙ Permite ligação de um botão externo.
∙ Compatível com todos os equipamentos 2Easy.
Especificações:
∙ Alimentação: 18 ~ 28VDC
∙ Temperatura: -10°C ~ +40°C

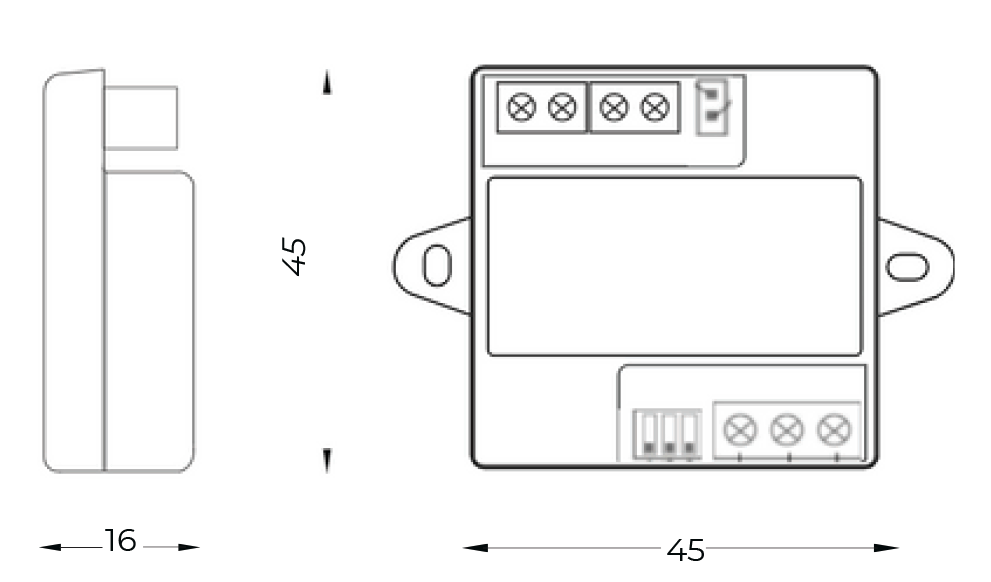

∙ Dimensões: 45(A) x 45(L) x 16(P)mm
∙ Peso bruto: 0,035g

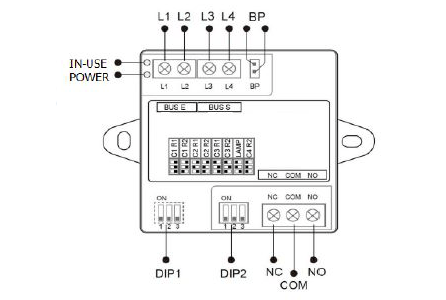

Partes e funções:
Instalação:
Descrição de terminais:
∙ L1, L2: linha de ligação do BUS entrada, sem polaridade.
∙ L3, L4: linha de ligação do BUS saída, sem polaridade.
∙ ExitBtn: Ligação para botão.
∙ NC: O contato normalmente fechado com o COM.
∙ COM: O contato comum para o relé fechadura/luz.
∙ NO: O contato normalmente aberto com o COM.
∙ POWER: Indicador de funcionamento, liga assim que o dispositivo esteja com alimentação.
∙ IN-USE: Indicador abertura/luz, liga quando em abertura da fechadura (ou ao ligar a luz).
∙ DIP1: Usado para definir o tempo de abertura da fechadura ou tempo de iluminação no MINI RLC.
∙ DIP2: Usado para definir o endereço do dispositivo MINI RLC.
