Descrição:
O distribuidor RDTDBC4A1 é um distribuidor de vídeo com quatro saídas com função de isolamento e proteção, para o sistema de 2 fios.
Aplica-se para distribuição do sinal BUS na ligação em estrela.
Características:
∙ Suporta a ligação no máximo quatro monitores/ botoneiras.
∙ Isolamento nas saídas BUS.
∙ Ajuste automático dos parâmetros.
∙ LED indicador do estado.
∙ Indicação de curto-circuito para facilitar a manutenção.
∙ Mecanismo de verificação periódica se o curto-circuito está corrigido.

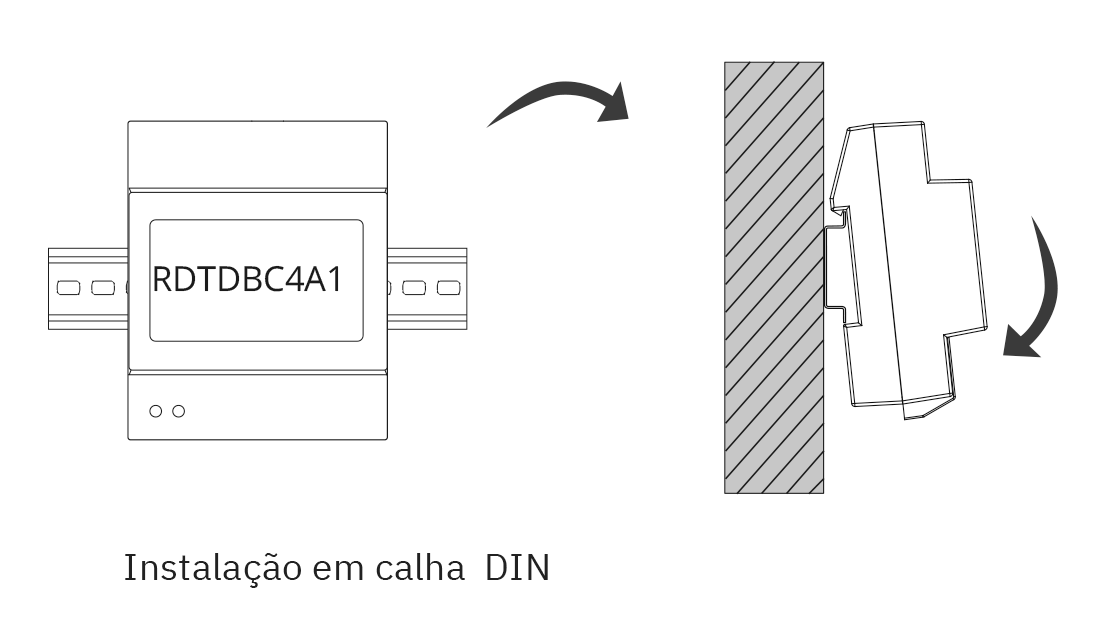

∙ Instalação em calha DIN.
∙ Compatível com todos os monitores 2Easy.
Especificações:
∙ Alimentação: 24VDC
∙ Temperatura: -10°C ~ +40°C
∙ Dimensões: 89(A) x 71(L) x 45(P)mm
∙ Peso bruto: 0,19Kg

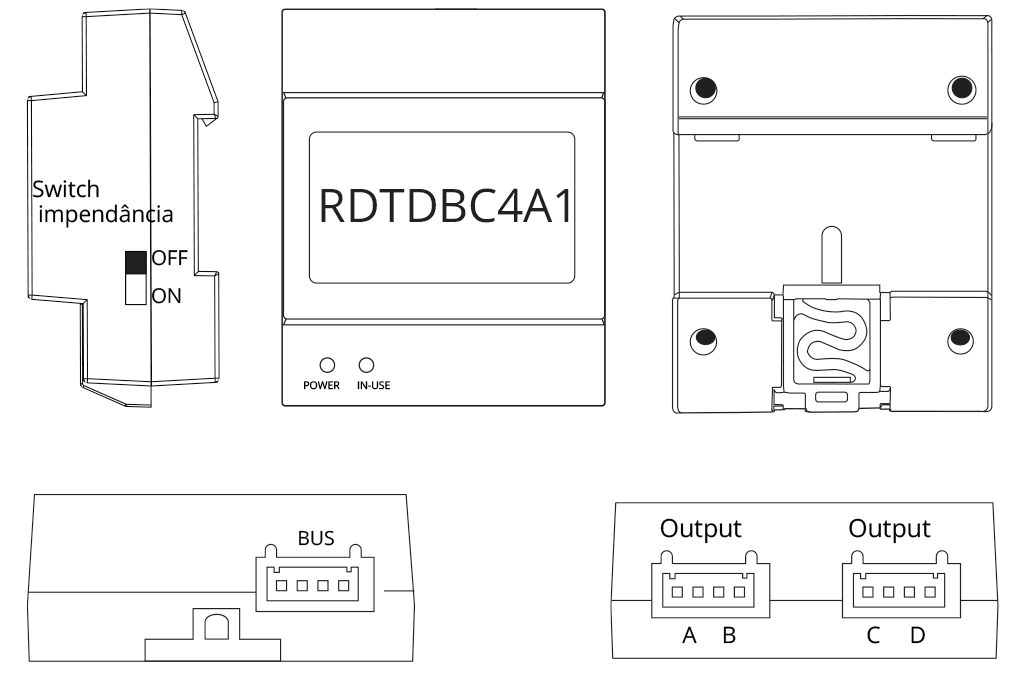

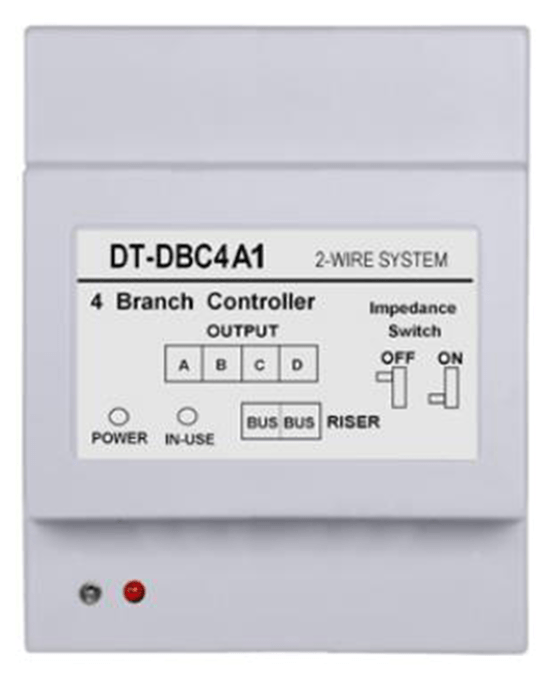

Partes e funções:
Instalação:
Descrição de terminal:
∙ Switch impedância: Interruptor de correspondência de vídeo.
∙ BUS: Terminal de entrada, terminal de ligação BUS.
∙ A,B,C,D: Terminal de saída, conectar ao monitor / botoneiras (nunca os dois tipos no mesmo distribuidor).
