DISTRIBUIDOR/ REPARTIDOR DE 2 SAÍDAS

Descrição:

O distribuidor RDTDBC2S de duas saídas, permite a distribuição do sinal BUS aos monitores, mas também pode ser aplicado nas botoneiras. Realiza a distribuição do sinal BUS na ligação em estrela.

Características:

∙ Suporta a ligação no máximo dois monitores/ botoneiras.
∙ Isolamento nas saídas BUS.
∙ Ajuste automático de parâmetros.
∙ Instalação em parede.
∙ Compatível com toda a gama 2Easy.

Especificações:

∙ Alimentação: 24VDC
∙ Temperatura: -10°C ~ +40°C

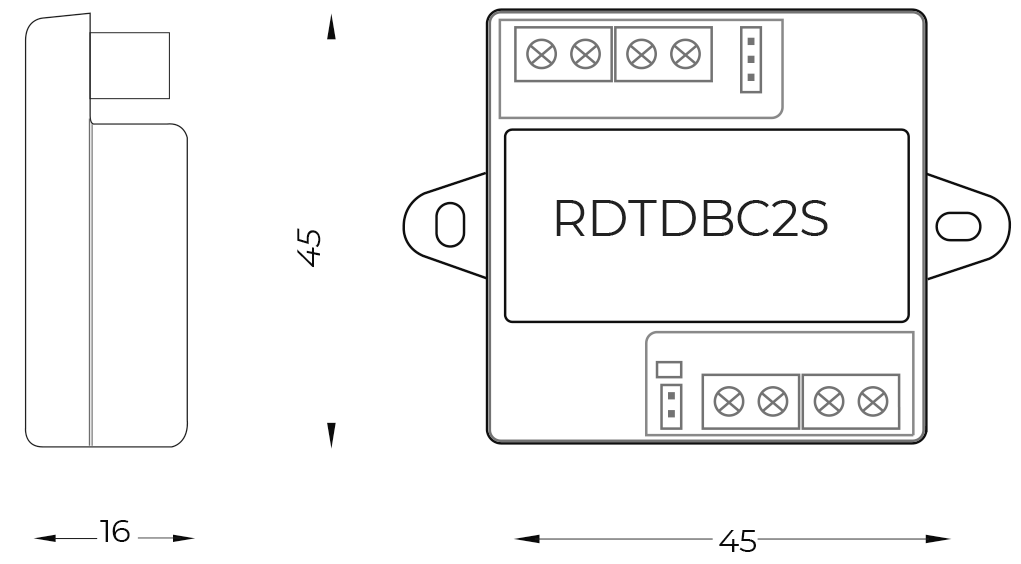

∙ Dimensões: 45(A) x 45(L) x 16(P)mm
∙ Peso bruto: 0,035Kg

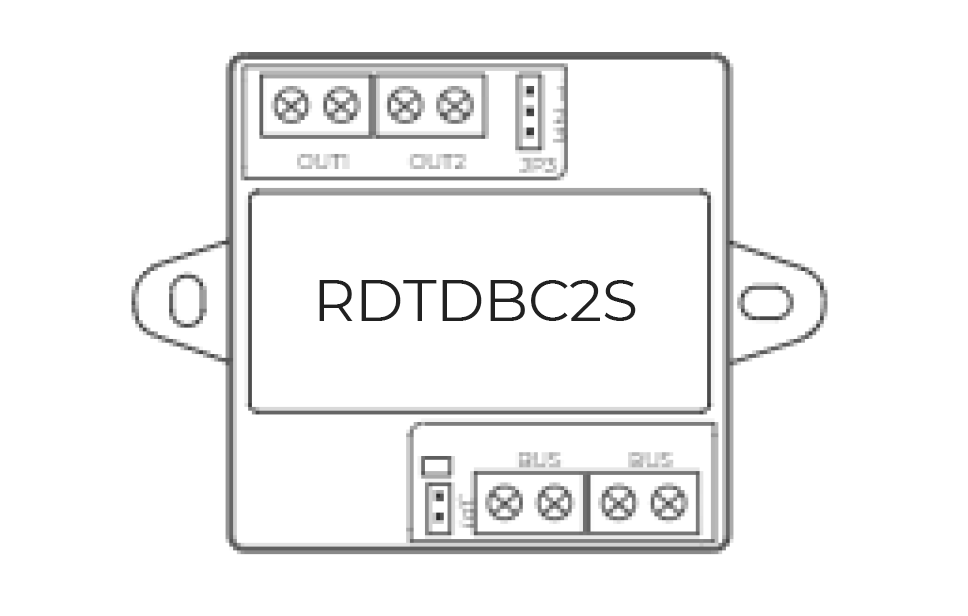

Partes e funções:

Instalação:

Descrição de terminais:

∙ BUS: Terminal de ligação BUS, sem polaridade.
∙ Output 1: Terminal de saída, ligação ao monitor ou botoneira.
∙ Output 2: Terminal de saída, ligação ao monitor ou botoneira.
∙ Jumper de impedância: Correspondência vídeo.
∙ Jumper do tipo de ligação: Definir para normal ou dispositivo especial.
