Descrição:

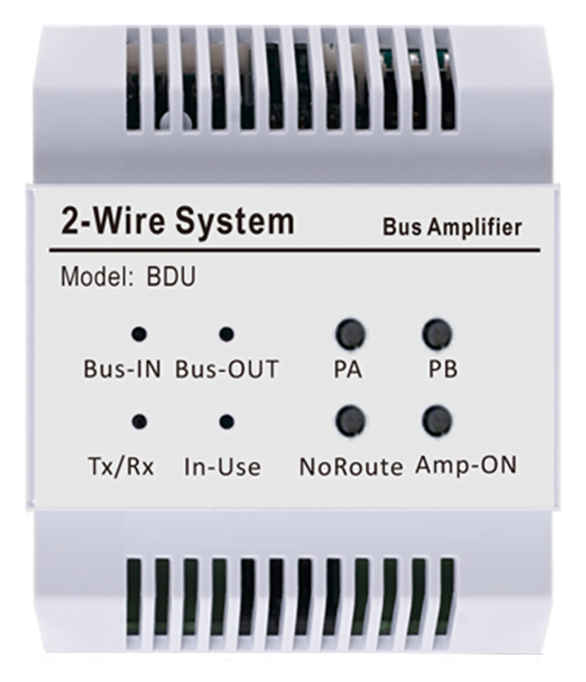

A unidade BDU é uma unidade de amplificação de barramento e um componente de rede projetado para o sistema DT de 2 fios. Possui três modos de trabalhos: modo repeater, modo router e modo gateway.

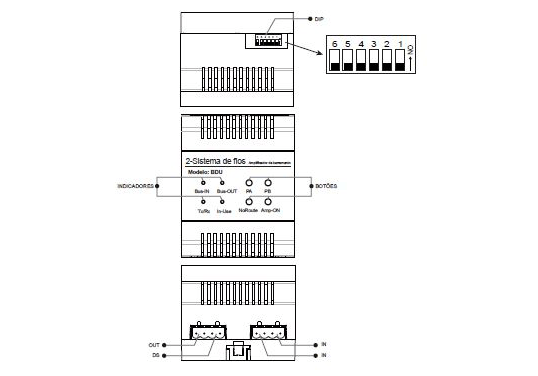

Descrição dos Terminais:
Especificações:
∙ Fonte de alimentação: 24VDC
∙ Consumo de energia: Standby 13.5mA, Operação 156mA
∙ Temperatura operação: -10ºC…~+40ºC
∙ Ligação: 2 fios, sem polaridade
∙ Dimensões: 90(A) x 72(L) x 60(P)mm
Definições DIP:
Bit-1 a Bit-2 são usados para configurar os modos de trabalho do módulo BDU.
Bit-3 a Bit-5 são usados para ajudar o endereço.
O Bit-6 é usado para a correspondência de impedância de vídeo.
