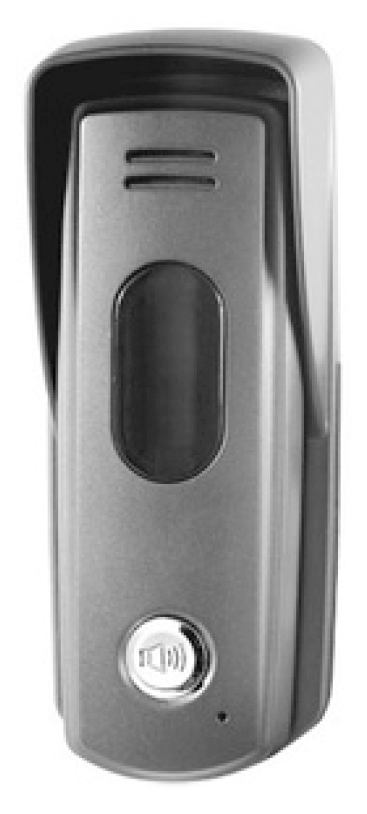

Descrição:
Botoneira RDT595 é um dispositivo áudio sem câmara, composta com botão de chamada com luz de fundo auxiliar azul, cobertura de chuva e design compacto.
A botoneira é compatível com todos os monitores da gama 2Easy.
Características:
∙ Modelo aplicado com caixa em liga de zinco.
∙ Proteção contra intempéries IP54.
∙ Sinal sonoro ao chamar e indicador de conversação.
∙ Saída para ligação por fios.
∙ Permite ligação a fechadura elétrica.
∙ Botão de chamada iluminado.
∙ Proteção contra intempéries IP54.
∙ Compatível com todos os monitores 2Easy.
Especificações:
∙ Alimentação: 24VDC (BUS)
∙ Consumo: Standby 60mA; em funcionamento 20mA
∙ Alimentação para fechadura: 12V, máx. 300mA
∙ Instalação: Superfície
∙ Temperatura: -10ºC ~ +45ºC
∙ Proteção: IP54
∙ Material: Painel em liga zinco
∙ Ligações: 2 fios, sem polaridade
∙ Dimensões: 150(A) x 28(L) x 40(P)mm
∙ Peso: 0,50Kg

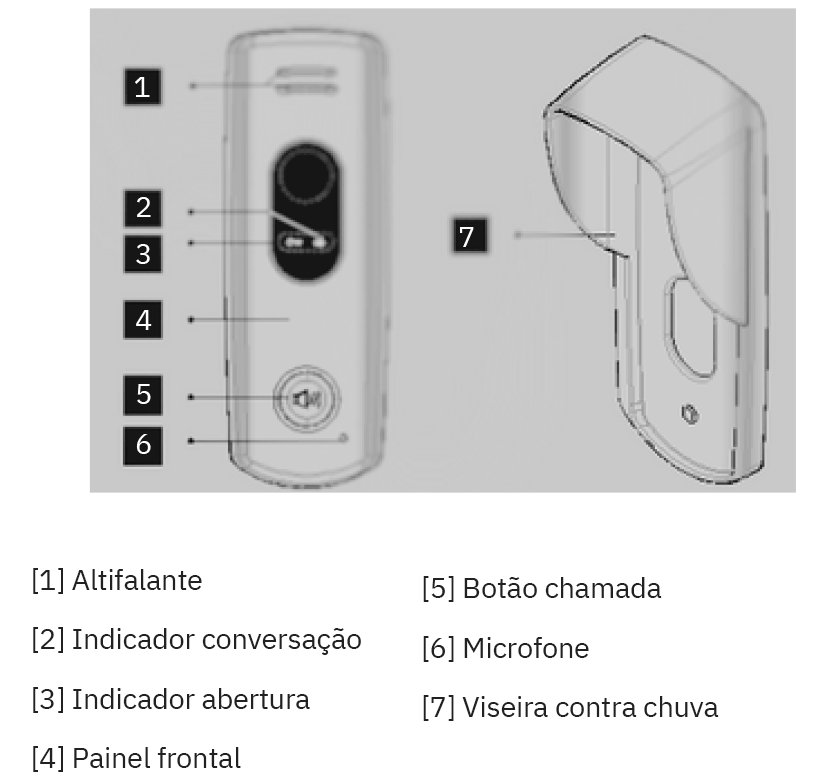

Partes e funções :

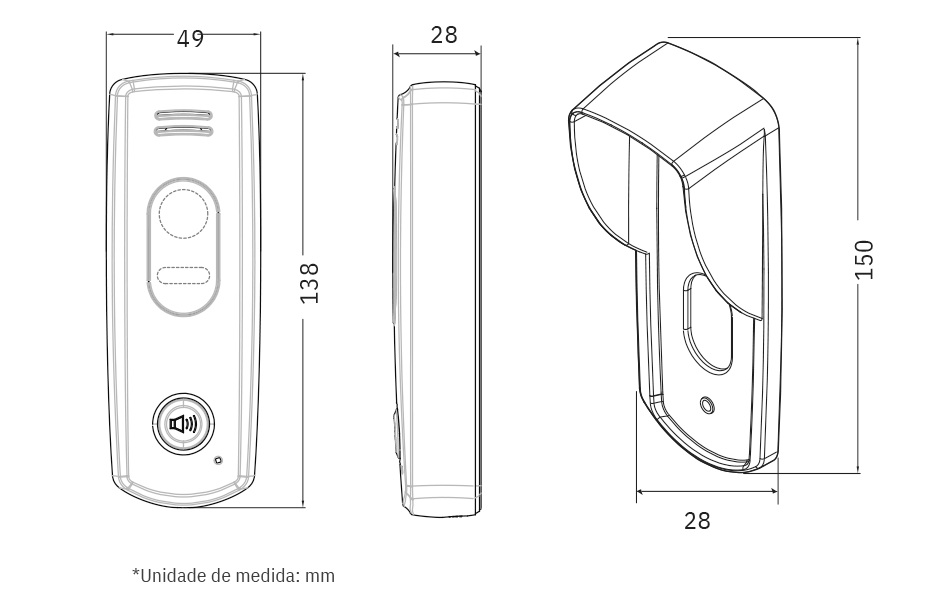

Dimensões:

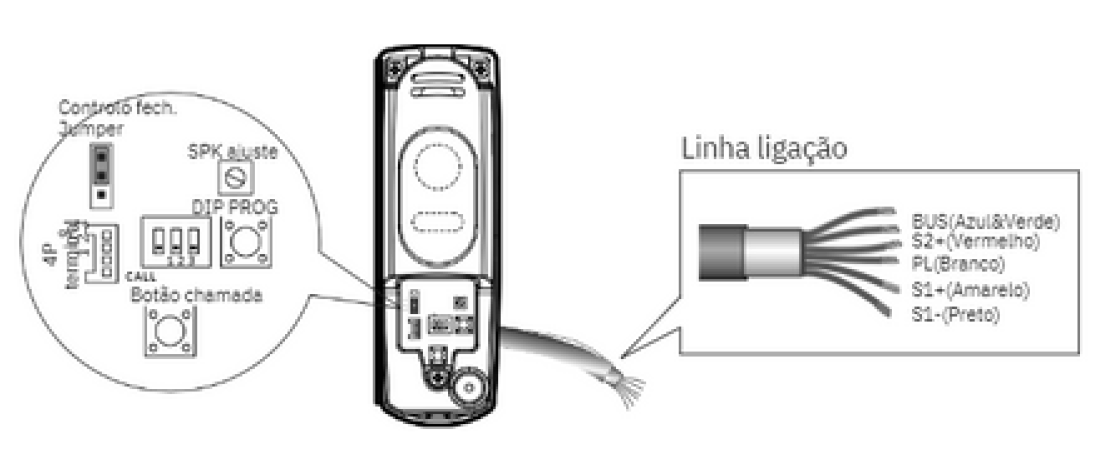

Descrição de terminais:
∙ Jumper controlo fechadura: para selecionar o tipo de fechadura.
∙ DIP switch: para definir o código ID para a botoneira.
∙ SPK ajuste altifalante: para ajustar o volume do auscultador.
∙ PROG botão chamada: reservado.
∙ CALL botão chamada: pressionar para realizar a chamada.
∙ 4P terminal: para atualizar software através de programação específica.
∙ Linha ligação: para ligar a linha de BUS, sem polaridade.
∙ PL(Branco): entrada externa alimentação fechadura, ligue ao polo positivo (power +).
∙ S1+(Amarelo): saída polo positivo fechadura.
∙ S1-(Preto): saída polo negativo (power-).
∙ S2+(Vermelho): o S2+ liga com S1- para ativar o relé do ERL para estender a câmara do módulo RDT-CAM.
