Descrição:

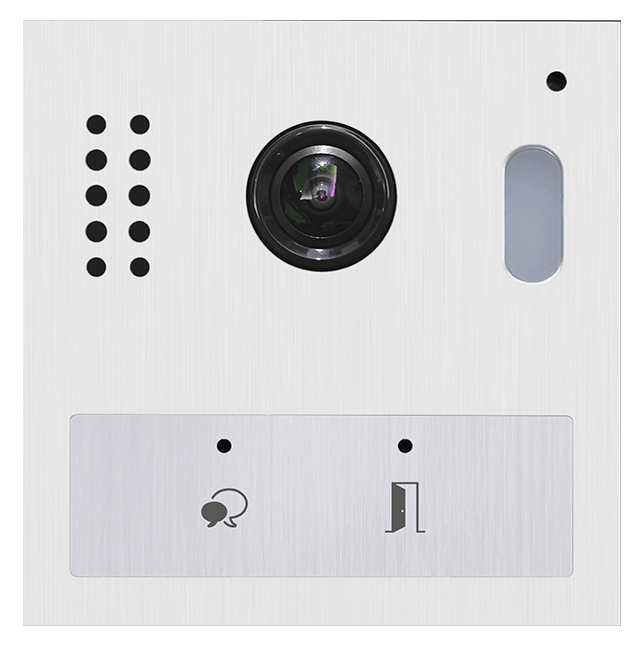

Módulo controlador vídeo do sistema de 2 fios permite combinar os módulos, que complementam uma botoneira de apartamentos.
Compatível com todos os equipamentos da gama 2Easy.
Características:
∙ Saída de vídeo 720P.
∙ Memória de vídeo de 3s embutida.
∙ Ligação de câmara IP.
∙ Placa de rede dupla incorporada para ligação à Internet.
∙ Desvio de chamada para telemóvel.
∙ Ligação APP como uma ferramenta de configuração para o instalador.
Especificações:
∙ Proteção: IP55
∙ Dimensões: 83(A) x 82(L) x 32(P)mm
∙ Peso: 0,35Kg
Partes e funções :

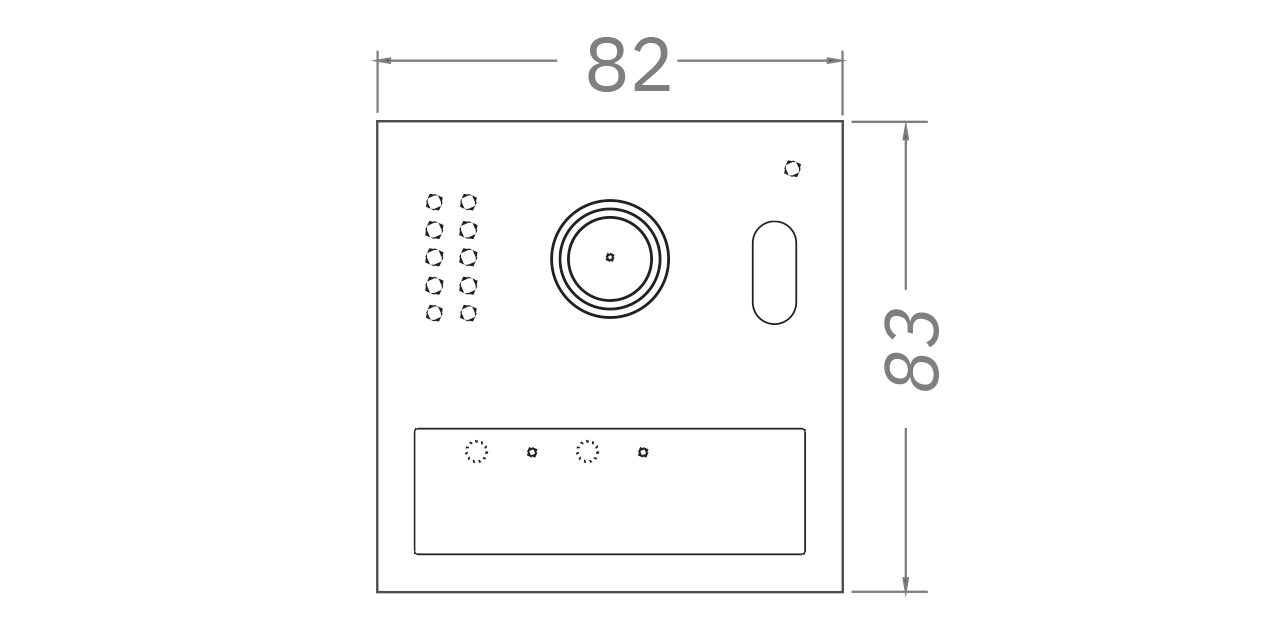

Dimensões:

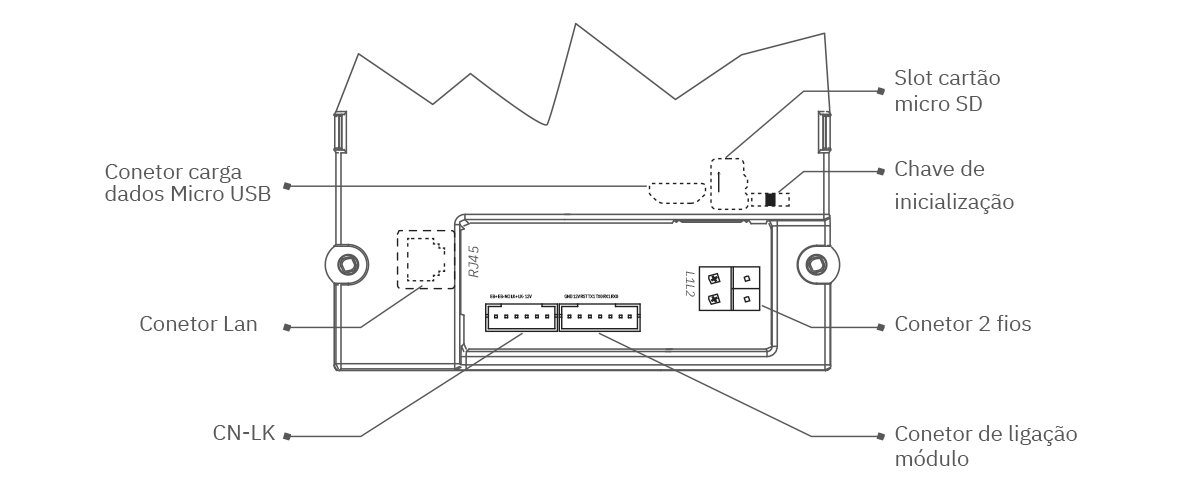

Descrição de terminais:
∙ Conetor carga dados micro USB: Para atualização de programas e firmware.
∙ Conetor Lan: Utilizado para ligar router com fios ou
switches.
CN-LK:
∙ 12V: Saída de alimentação de 12VDC.
∙ LK-: Massa alimentação.
∙ LK+: Contacto comum do relé.
∙ NO.: Contacto normalmente aberto do relé (consultar o manual técnico DT para mais informações sobre a ligação da fechadura).
∙ EB+: Botão de saída com ligação positiva.
∙ EB-: Botão de saída com ligação negativa.
∙ Conetor carga dados cartão SD: Para memória de vídeo (10 segundos por segmento) e atualização de firmware, Max.512G.
∙ Tecla inicialização: Antes de atualizar o firmware por cabo micro USB, é necessário premir este botão.
∙ Conector de 2 fios: Terminal de linha Bus.
∙ Conetor de ligação do módulo: Outra porta de ligação de módulos.
